一、用途:

本儀器用于測定紗，單絲，線，復絲，織帶，金屬絲的抗拉斷裂強力和斷裂伸長。

二、結構原理:

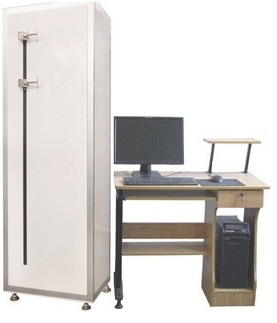

儀器的主機由底座箱體、立柱組成，底座箱體內有電氣控制部件，底座箱體上部裝有控制面板箱和插紗架。主柱內部裝有電機，并通過齒形皮帶副，滾珠絲桿副實現運動傳遞。上、下夾頭采用偏心夾緊的方式，夾緊迅速方便，下夾頭與絲桿螺母相連進行上、下運動，儀器結構簡單可靠，外形造型美觀，做試驗時，只需根據需要用按鍵設置各種試驗參數進行試驗，儀器具有斷電數據保存功能，操作和使用極為方便，況且儀器的傳動精度高，重復性好，并采用高精度傳感器，同時根據用戶的具體需要可以配置PC機（即配備計算機、Windows操作系統、高分辨彩色顯示器、健盤、鼠標以及打印機，使得數據的采集、計算、輸出全部自動化并即時顯示數據和強伸曲線）。

　　 主要技術參數：

　　1、型式：等速伸長型（CRE）

2、負荷測試范圍：

YG020A-5 0-50N

YG020A-10 0-100N

YG020A-30 0-300N

YG020A-50 0-500N

YG020A-100 0-1000N

　　3、負荷示值精度：± 0.5%

　　4、試驗次數：管數×次數≤300次

　　5、拉伸速度：0~1500mm/min（無級可調）

　　6、拉伸速度精度：±1%

7、夾持器：單紗夾持器

　　8、夾持距離：100~500mm（任意調節）

　　9、預加張力：手動加張力

　 10、伸長測試范圍：0~850mm　

11、數據輸出方式：中文液晶顯示：斷裂強力、斷裂伸長、次數和伸長率等

　　 打?。豪鞈兦€、拉伸試驗報告

　 12、電源及功耗：220V±10%，50Hz，0.1kw

　　適用標準: GB/T3916《單根紗線斷裂強力和斷裂伸長的測定》

ISO2062《測定單根紗線的斷裂負荷和斷裂伸長的方法》
